 主要技術參數

內燃機	本田GX390	轉 數	3600轉/分
液壓系統工作壓力	4～5MPa	震動頻率	66.7Hz
生產效率	30min/組道岔/組機器	下插深度	110mm±10mm(60kg/m軌Ⅲ型軌枕下)
激振力	31.5kN	下插力	15.57kN
消費效率	270根軌枕/組小時	外形尺寸	1430x930x1700（mm）

 工作原理

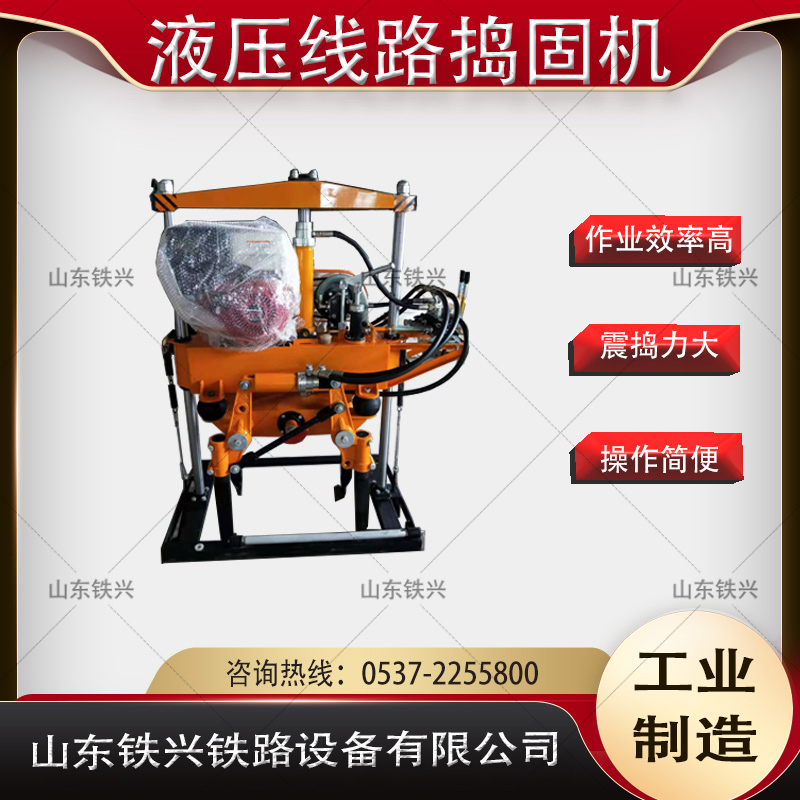

 YD-22液壓線路搗固機是汽油機為動力

，經過三角帶分別驅動油泵和振動軸，以產生壓力油和激振力，壓力油經過換向閥進入升降油缸、夾實油缸，從而依據工作程序，完成夾軌、下插、夾實的搗固作業程序。　　

 操作規程

 1

、應用人員經鍛煉熟習本機性能后，方可支配本搗固機上道作業。

 2

、電動機驅動的搗固機，應用人員要備有絕緣防護用品。

 3

、將走行架放在線路上，走行輪要對正兩根鋼軌，將升降缸提到上端的兩臺搗固機依次推到放平的走行架上，分別對準位置，將前后大插銷插入定位孔內，再將下道架折起，把下道架上的支承掛勾與走行架的勾環勾住。作業中，應用人員面向來車方向
